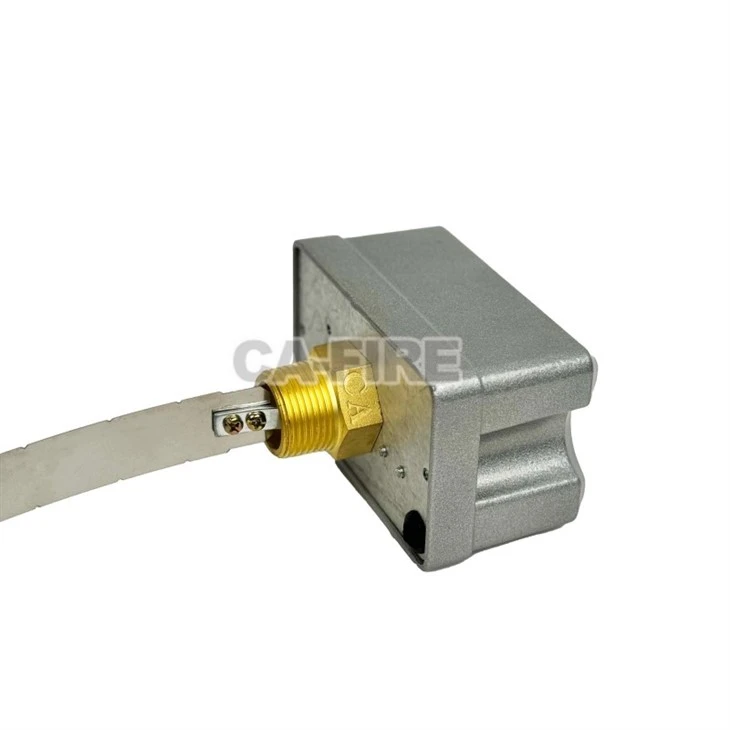

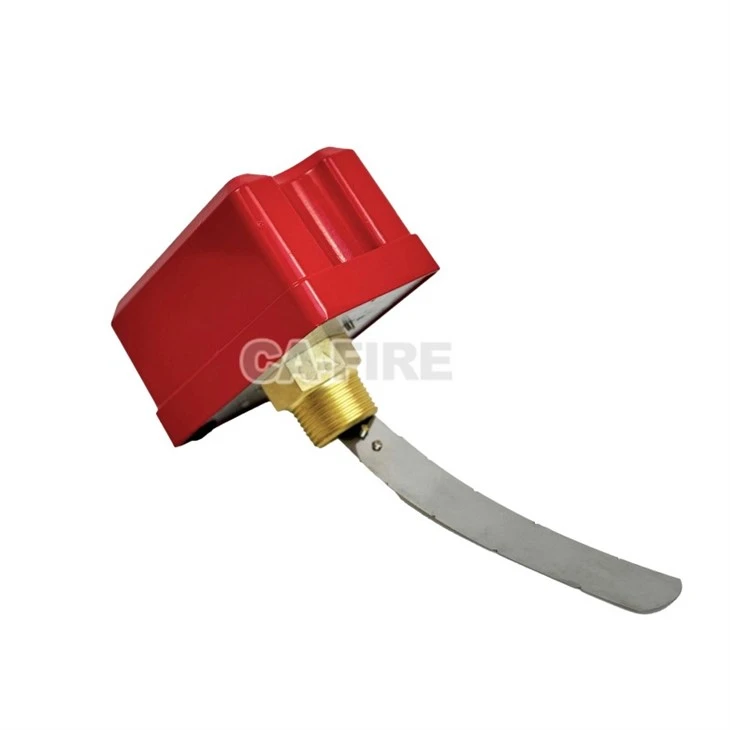

Den gängade vattenflödesindikatorn (ZSJZ-serien) installeras direkt på brandsprinklerledningen för att övervaka vattenrörelser inom en avsedd skyddszon. Korrekt installationsplats är avgörande för att säkerställa korrekt signalöverföring och tillförlitlig systemdrift.
1. Grenledningar (zonövervakning)
Installeras oftast på horisontella grenrör som betjänar specifika golv eller brandcell. Detta gör att kontrollpanelen kan identifiera vilken zon som har aktiverats under en sprinklerurladdning.
2. Huvudfördelningsrör
Kan installeras på vertikala stigare eller huvudmatningsledningar för att övervaka större delar av sprinklernätet. I fler-byggnader placeras den vanligtvis på varje vånings distributionslinje.
3. Horisontell eller vertikal orientering
Enheten kan monteras på både horisontella och vertikala rörledningar, förutsatt att flödesriktningen matchar pilen som är markerad på kroppen.
4. Installationspositionskrav
Installerad efter reglerventilen
Ligger före grenlinjens start-(om hela sektionen övervakas)
Bibehåll tillräcklig rak rörlängd uppströms och nedströms för att säkerställa stabil paddeldrift
Undvik installation nära armbågar, reduktionsdon eller pumpar där turbulens kan påverka noggrannheten
5. Applikation för liten-rördiameter
Den gängade (-typ) anslutningsdesignen är lämplig för mindre rördiametrar, vilket gör den idealisk för kompakta sprinklersystem eller sektionsbrandskyddsnätverk.
Korrekt installation säkerställer exakt vattenflödesdetektering, snabb larmsvar och pålitlig koppling till brandlarmscentralen eller brandpumpsystemet.
