Tryckblåstank

Brandskumstanken (tryckdoseringsblandare av-typ) är kärnutrustningen i brandsläckningssystemet. Den består huvudsakligen av en trycktank, en kapsel, en proportioneringsblandare, en säkerhetsventil och olika styrventiler, och är uppdelad i två strukturella typer: vertikal och horisontell. Dess arbetsprincip är att använda trycksatt vatten för att ersätta skumvätskan och sedan blanda den i proportioneringsblandaren med ett fast förhållande på 3%-6% för att bilda en skumblandning för brandsläckningsändamål.

Skicka förfrågan chatta nu

Beskrivning

Produktbeskrivning

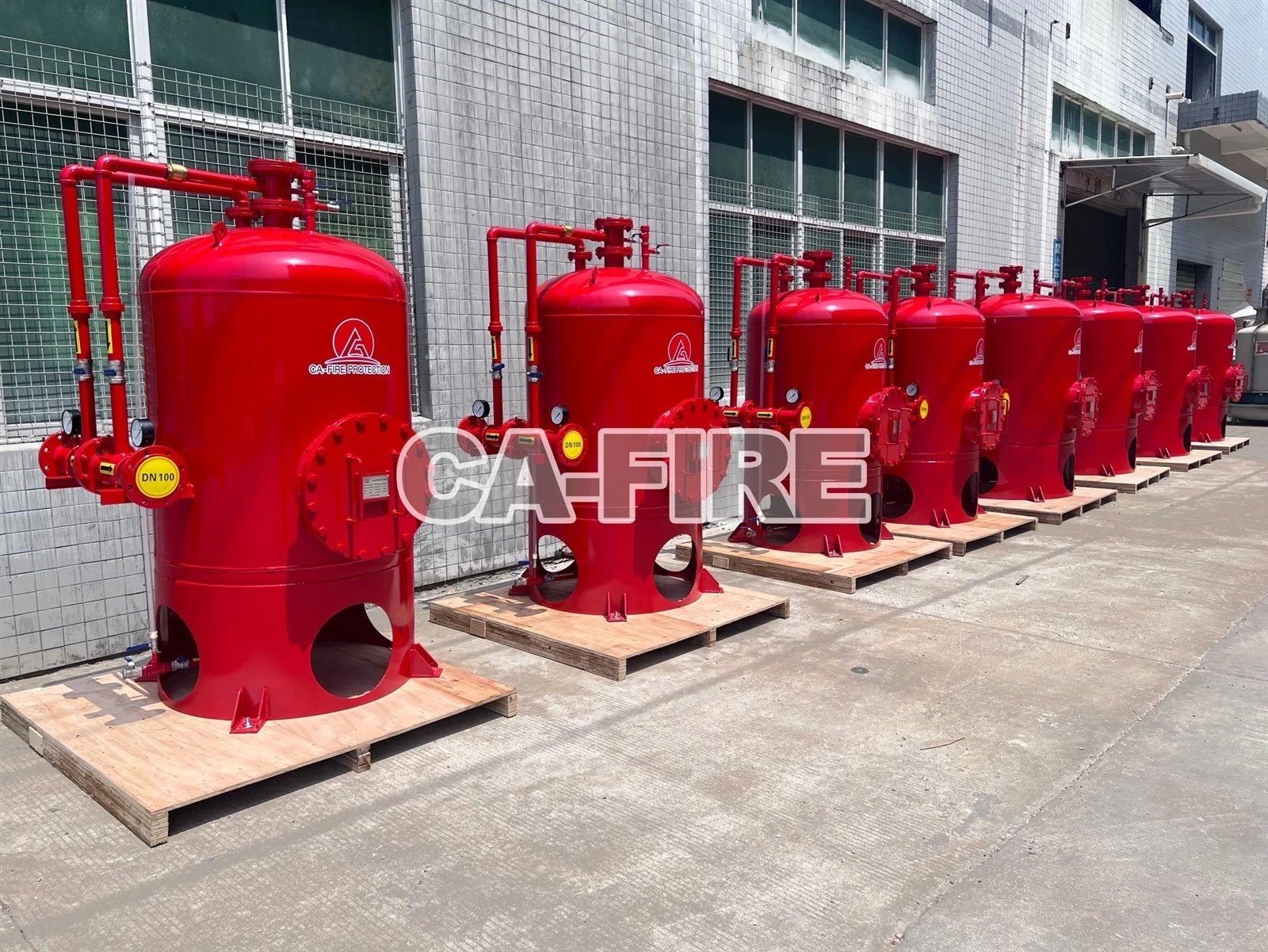

CA-BRANDTryckblåstank

Tryckblåstanken (pressure-doseringsblandare) är kärnutrustningen i brandsläckningssystemet. Den består huvudsakligen av en trycktank, en kapsel, en proportioneringsblandare, en säkerhetsventil och olika styrventiler, och är uppdelad i två strukturella typer: vertikal och horisontell. Dess arbetsprincip är att använda trycksatt vatten för att ersätta skumvätskan och sedan blanda den i proportioneringsblandaren med ett fast förhållande på 3%-6% för att bilda en skumblandning för brandsläckningsändamål.

Godkännande och driftsättning: Se till att systemet är kvalificerat

Hur vi började

①

Visuell inspektion

Visuell inspektion: Verifiera att utrustningens installationsplats, rörledningslayout och tillbehörsinstallation överensstämmer med designkraven, att den korrosionsskyddande beläggningen är intakt och att markeringarna är tydliga (som pilen som anger rörledningens flödesriktning och utrustningens namnskylt).

②

Styrketest

Hållfasthetstest: Fyll rörledningssystemet med vatten och applicera tryck till 1,5 gånger arbetstrycket. Behåll detta tryck i 30 minuter. Kontrollera att det inte finns något läckage eller deformation i rör, flänsar och ventiler.

③

Tätningstest

Tätningstest: Efter att hållfasthetstestet är kvalificerat, minska trycket till 1,0 gånger arbetstrycket och bibehåll trycket i 24 timmar. Kontrollera att det inte finns något läckage vid tätningsdelarna (flänsar, ventilpackning).

④

Systemfelsökning

Systemfelsökning:
Starta brandpumpen, justera inloppsvattentrycket till det avsedda värdet och observera skumvätskeblandningsförhållandet vid utloppet av skumproportionsblandaren (mätt med ett dedikerat detektionsinstrument, med ett fel på mindre än eller lika med ±10%).

Rörledningsanslutning: Säkerställ flödesriktningen och tätningen.

Typ av rör	Anslutningsposition	Kärnkrav
Insugningsrör	Tankkroppens undre inlopp	Utrustad med en slussventil + filter (filterskärm Mindre än eller lika med 1,0 mm för att förhindra igensättning av doseraren); flänsar åtdragna symmetriskt (vridmoment: 80-100N・m)
Skumvätskeutloppsrör	Tankkroppens övre utlopp	Ansluten till en skumgenerator (spruthuvud/skumpistol); Strypventiler är strängt förbjudna för att undvika att påverka blandningsförhållandet
Avloppsrör	Bottendränering av tankkroppen	Utrustad med en slussventil, som underlättar utsläpp av föroreningar i senare skeden
Ventilationsrör	Toppventil på tankkroppen	Utrustad med en avluftningsventil; ventilen ska öppnas för att släppa ut luft under den första vätskepåfyllningen för att förhindra luftlåsning
