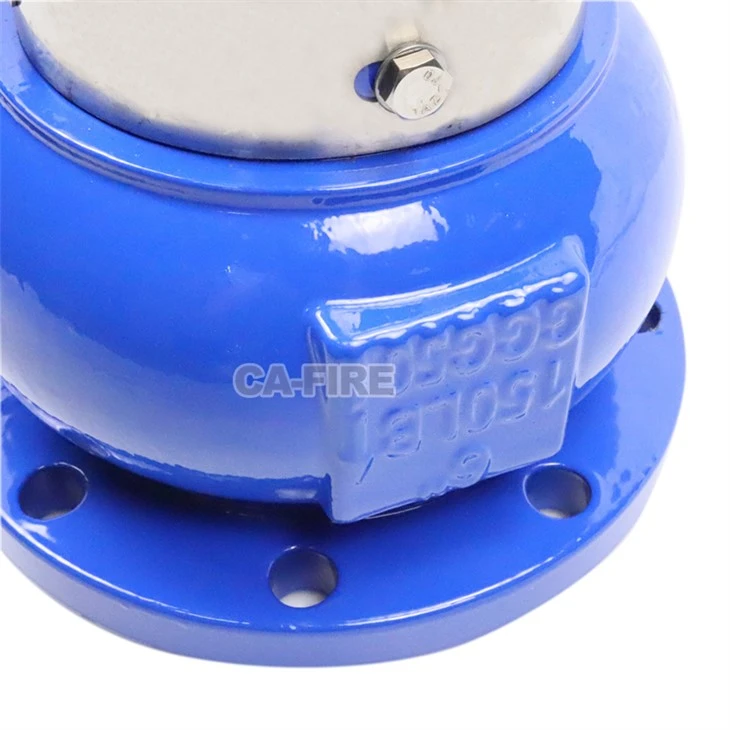

Brandskyddsfotventil (bottenventil)

Brandskyddsfotventilen (DN50–DN400) är en hög-sugkomponent med hög prestanda- som är utformad för att bibehålla pumpens priming och förhindra återflöde. Med en robust kropp och integrerad sil, skyddar den systemen från skräp samtidigt som den säkerställer omedelbar tillgång till vatten. Fullständigt kompatibel med GB 15930-2007 standarder, är det viktigt för brandpumpstationer och reservoarer, vilket garanterar tillförlitlig prestanda vid nödsläckning av brand.

Skicka förfrågan chatta nu

Beskrivning

Ca-Fire Protection Co., Ltd är en av de mest trovärdiga tillverkarna och leverantörerna av brandskyddsfotventil (bottenventil) i Kina. Välkommen till grossist skräddarsydda brandutrustningsprodukter till konkurrenskraftiga priser från vår fabrik. Kontakta oss för fler billiga produkter.

CA-FIRE Brandskyddsfotventil

Brandskyddsfotventilen är en viktig komponent installerad vid suginloppet på brandpumpssystem i både industrianläggningar och kommersiella byggnader. Den är designad för användning i brandvattenförsörjningssystem, våta automatiska sprinklerinstallationer och relaterade brandsläckningsnätverk. Ventilen finns i nominella storlekar från DN50 till DN400, och har en hållbar kropp, en pålitlig icke-återgående stängningsenhet och ett skyddande lock som samverkar för att förhindra omvänt flöde och säkerställa kontinuerlig pumpning.

Utöver sin primära sugfunktion är fotventilen fullt kompatibel med viktiga brandskyddssystemkomponenter, inklusive fjärilsventiler av wafer-typ med övervakningsbrytare, fjädrande sittande slussventiler (Z41X), vattenflödesindikatorer och membran-manövrerade översvämnings- eller våtlarmventiler. Varje ventil är tillverkad och testad i enlighet med GB 15930-2007 och genomgår strikta prestandautvärderingar som täcker strukturell integritet, driftsäkerhet, sensornoggrannhet och mekanisk kontroll. Denna omfattande testprocess säkerställer pålitlig drift och maximal systemberedskap under höga krav på brandsläckningsförhållanden.

DN	L	D	D1	D2	Bulthål (n–Ø)
50	164	165	125	99	4 × Ø19
65	217	185	145	118	4 × Ø19
80	240	200	160	132	8 × Ø19
100	275	220	180	152	8 × Ø19
125	307	250	210	184	8 × Ø19
150	343	285	240	211	8 × Ø23
200	470	340	295	266	8 × Ø23 / 12 × Ø23
250	600	405	355	319	12 × Ø23 / 12 × Ø28
300	720	460	410	370	12 × Ø23 / 12 × Ø28

Nyckelfunktioner

Inbyggt-filtreringsskydd
Fotventilen har en invändig sil gjord av rostfritt stål eller anti-korrosionsnät för att blockera fasta partiklar och skräp, skydda pumphjulet och minska risken för blockering i sprinklerrören.

Pålitlig mjuk-tätningsstruktur
Ett flexibelt tätningselement, som EPDM, används för att uppnå effektiva-avstängningsprestanda. Denna design bibehåller tätningsintegriteten även under lågt sugtryck, vilket hjälper till att bevara vattenpelaren inuti sugledningen.

Bred täckning av nominell storlek
Med tillgängliga storlekar frånDN50 till DN400, ventilen är lämplig för ett brett spektrum av applikationer, från kompakta brandpumpsrum till stora industriella och kommunala vattenlagringssystem.

Tillverkad enligt erkända standarder
Alla ventiler är tillverkade och testade enlGB 15930-2007, säkerställa efterlevnad av krav relaterade till strukturell kvalitet, driftsprestanda och icke-aktiveringsegenskaper.

Skyddande ytbehandling
Ventilhuset är belagt med ett slitstarkt epoxiskikt för att förbättra motståndskraften mot korrosion, vilket gör den lämplig för lång-drift i nedsänkta eller underjordiska miljöer.

Fördelar

Omedelbar pumpberedskap
Genom att förhindra omvänt vattenflöde, håller fotventilen sugledningen fulladdad, vilket gör att brandpumpen kan nå nominell effekt direkt när den aktiveras.

Förbättrad hydraulisk effektivitet
Optimerad inre geometri minimerar flödesmotstånd och energiförlust, hjälper till att minska mekanisk påfrestning på pumpen och sänker underhållskraven över tiden.

Designad för nödsituationer
Ventilen är konstruerad för brandskyddsanvändning och kan hantera plötsliga tryckfluktuationer och höga flödeshastigheter som vanligtvis uppstår under brandbekämpningsoperationer.

Systemkompatibilitet
Ventilen kan integreras med vattenflödesindikatorer, fjädrande slussventiler och larmventilenheter för att stödja centraliserad övervakning och kontroll genom byggnadsledningssystem.

Enkel systemintegration
Standardflänsanslutningar möjliggör enkel installation i både eftermonteringsprojekt och nyinstallationer utan extra beslag.

Teknisk översikt: Brandskyddsfotventilen

Som en kritisk väktare av sugintaget ärBrandskyddsfotventilintegrerar hydraulisk icke-returfunktion med integrerad filtrering. Dess primära mål är att upprätthålla en konstant vattenpelare, vilket förhindrar pumpkavitation eller "svält" under nödsituationer.

Operationell dynamik

Tekniskt kategoriserad som specialiseradlyft-backventil med en integrerad sil, dess prestanda dikteras av tryckjämvikten mellan pumpen och vattenkällan:

Induktionsläge (öppet):Vid pumpaktivering alstras ett partiellt vakuum i sugenheten. Externt tryck (atmosfäriskt eller statiskt tryck) övervinner ventilens fjäder- eller gravitationsvikt, lyfter skivan för att tillåta obehindrat inflöde.

Förseglingsläge (stängt):När systemet stängs av-försäkrar den nedåtriktade kraften från vattenpelaren, tillsammans med ventilskivans vikt, en lufttät tätning mot sätet.

Prime Retention:Genom att "låsa" vatten i den vertikala stigaren, eliminerar ventilen behovet av manuell fyllning. Detta säkerställer att brandpumpen levererar vatten med högt-tryck omedelbart och undviker de kritiska förseningar som orsakas av luftfickor.

Skräplindring:Det yttre höljet fungerar som ett primärt filter och fångar upp suspenderade ämnen innan de kan nå nedströms komponenter somZ41X slussventilereller känsliga översvämningsmekanismer.

Strategiska applikationer

Fotventilens robusta design gör den till en oumbärlig komponent i olika livs-säkerhets- och industriella vattenarkitekturer:

1. Negativa sughuvudkonfigurationer

I brandpumpsrum där reservoaren är placerad under pumpens centrumlinje är fotventilen den väsentliga länken som gör att systemet fungerar som om det vore under konstant gravitationsmatning, vilket säkerställer omedelbar respons.

2. Automatiska våta-rörnät

För att upprätthålla ett trycksatt tillstånd från källan till det mest avlägsna sprinklerhuvudet, arbetar fotventiler tillsammans medVåtlarmbackventiler, vilket säkerställer att hela distributionsnätet förblir fulladdat och redo för värmeaktivering.

3. Underjordiska cisterner och reservoarer

För anläggningar som använder underjordiskt lager förhindrar ventilen att vatten rinner tillbaka in i tanken. Detta skydd är viktigt för att förhindra "torrkörning"- som kan orsaka katastrofala mekaniska fel på pumptätningarna och pumphjulen.

4. Tungindustri & kommunalt intag

Utöver brandsläckning kan dessa ventiler (vanligen sträcker sig frånDN50 till DN400mm) används i kyltorn och kommunala pumpstationer för att förhindra hydrauliskt återflöde och minska utrustningserosion orsakad av partiklar.

5. Överensstämmelse med Byggsäkerhetslogik

I linje med standarder som t.exGB 15930-2007, dessa ventiler stödjer integrerade rökutsug och kylsystem. De säkerställer att vatten-baserade skursystem eller termiska barriärsystem har en felsäker-försörjningsledning under en brandhändelse.

product-800-800

1. Vilken är huvudfunktionen hos en brandskyddsfotventil?
Det förhindrar återflöde i sugledningen och håller brandpumpen förberedd, vilket säkerställer omedelbar vattentillförsel under nöddrift.

2. Var är fotventilen vanligtvis installerad?
Den är installerad vid sugänden av brandpumpens rörledning, vanligtvis inuti en vattentank, reservoar eller suggrop.

3. Har fotventilen en sil?
Ja, de flesta brandskyddsventiler är utrustade med en inbyggd- sil för att förhindra att skräp kommer in i pumpen och rörsystemet.

4. Är fotventilen lämplig för kontinuerlig drift?
Ja, den är utformad för lång-användning i brandskyddssystem med minimala underhållskrav.

5. Vilka material används vanligtvis för brandskyddsfotventiler?
Vanliga material inkluderar gjutjärn, segjärn eller rostfritt stål, beroende på applikation och miljöförhållanden.
